Доступные аналитики загрузки производства в модуле Калькулятор

В каждой вкладке, доступной после проведения расчета, концентрируются несколько аналитик, касающихся необходимого для исполнения плана времени, доступного времени и его использования (загрузки), а именно:

табличное представление на всю группу объектов (рабочий центр или профессию) или в среднем на один объект (станок, отдельный работник);
отранжированное графическое представление загрузки по всему РЦ или в среднем одного станка, то же относительно группы персонала или в среднем одного работника;
табличное представление загрузки во времени, с визуализацией уровня загрузки относительно доступного фонда времени, с возможностью ранжирования;
возможность "погружения" в аналитику с раскрытием - за счет чего (каких работ, над какими ДСЕ, каких операций) набраны часы трудоемкости в периоде;
и т.д.

Замечание: при отображении загрузки во времени, если не применено изменение по циклам производства (см), вся трудоемкость будет отнесена на период (месяц), соответствующий дате сдачи продукции по плану. Это существенно для анализа планов производства продукции с циклами, превышающими шаг отображения (месяц) либо близкими. Для продукции с циклами, которые меньше в сравнении с шагом отображения, расчет загрузки во времени будет близким к реальному.

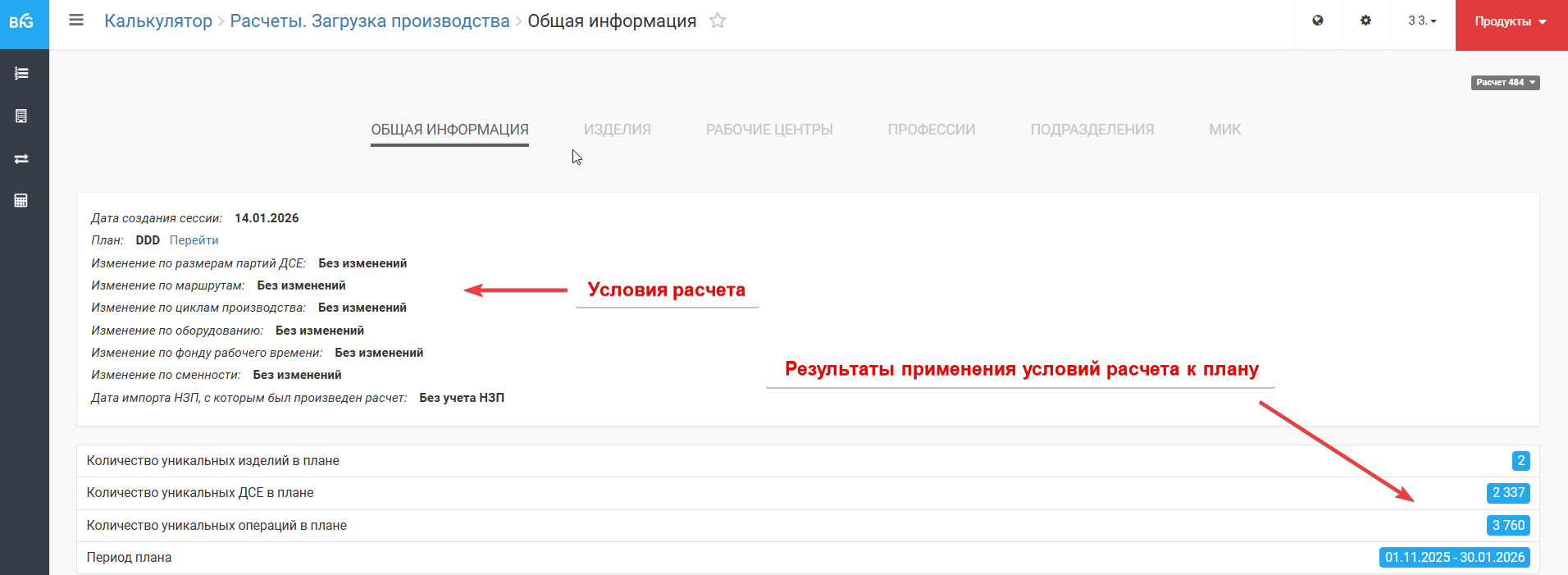

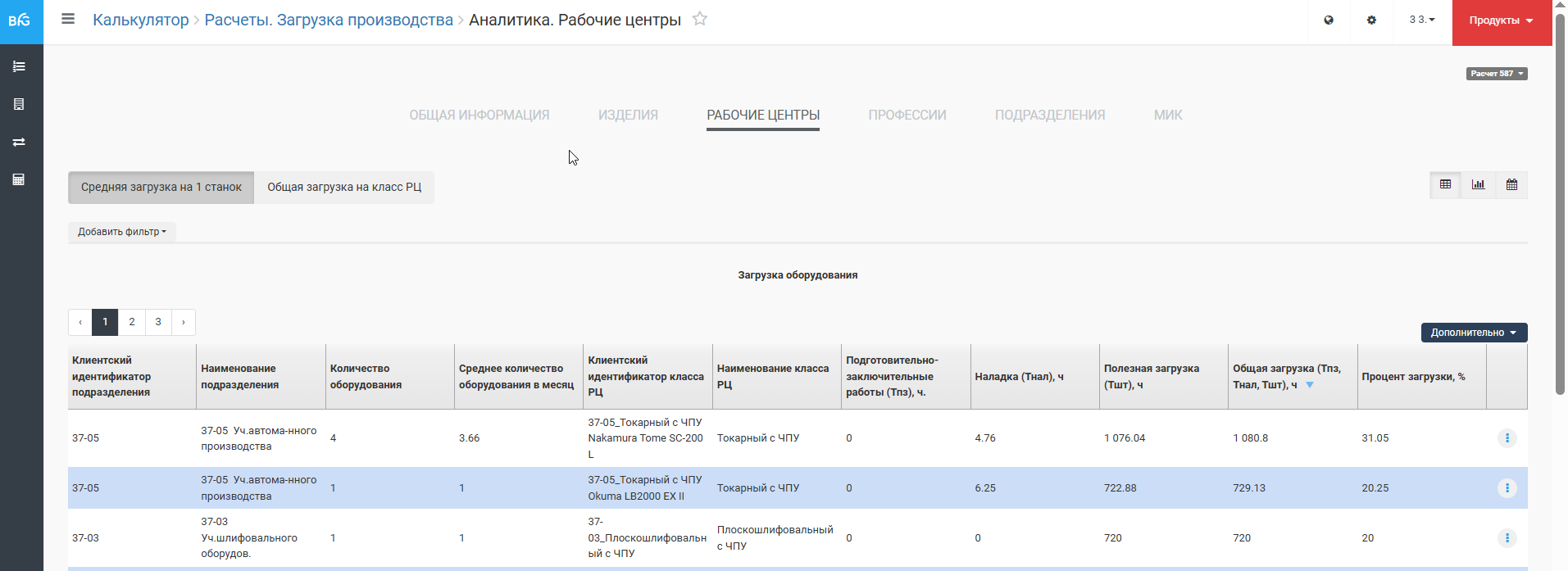

Все аналитики приводятся с учетом изменений, которые были использованы при запуске расчета, и условий (с НЗП или без). Информация о применных условиях отображается на вкладке Общая информация: Для выбора результатов расчета по загрузке РЦ необходимо выбрать вкладку Рабочие центры: Вид открывающегося окна зависит от состояния предыдущего входа (Загрузка в виде таблицы, Загрузка в виде диаграммы, Загрузка по периодам) Табличное представление: Здесь можно делать сортировки, тем самым, например, ранжируя РЦ по загрузке, либо "погрузиться" на уровень ниже: При переходе глубже откроется возможность увидеть более детальную аналитику для выбранного РЦ. Можно выбрать, что отобразить - какие операции, ДСЕ, изделия заказы, которые загрузили РЦ в периоде: Нажав на троеточие в правой части строки можно увидеть диаграмму загрузки РЦ по периодам плана, общей или средней на 1 станок:

При выборе средней загрузки на станок выводится дополнительная информация о доступных фондах времени для станка, учитывающее все изменения, влияющие на доступный ФРВ: Нажатие на иконку с диаграммой справа, вызовет переход к графическому представлению загрузки РЦ, отранжированному по степени загрузки за весь интервал планирования (представление ограничено верхними 50 классами РЦ), с цветовым выделением Тшт, Тпз, Тнал:

Данное представление возможно как для загрузки всего РЦ, так и для средней загрузки отдельного станка РЦ. В этом случае выводится дополнительная информация о доступных фондах времени за весь период:

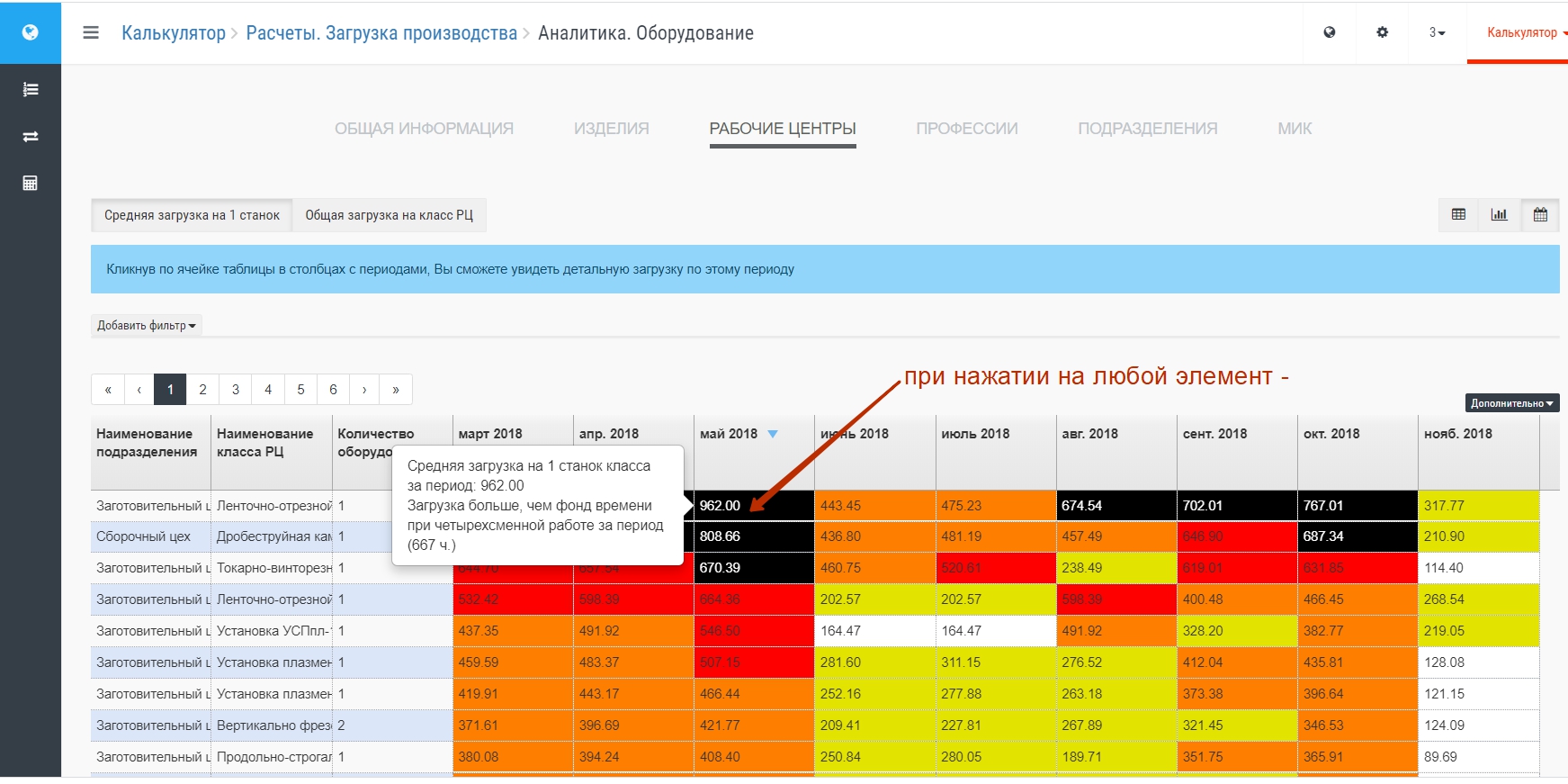

Нажатие крайней иконки справа вызовет переход к табличному представлению загрузки по периодам, предварительно потребует ввода параметров отображения (единица задания интервала, начальная и конечная даты интервала). Возможно задание интервалов из ряда (день-неделя-месяц), по умолчанию единицей выбирается месяц. Ширина выводимой таблицы составляет от 1 до 11 интервалов. Дата, выводимая для столбца таблицы, соответствует началу интервала в таблице. Если в качестве единицы выбран месяц, то после ввода параметров вывода отобразится таблица с цветовой индикацией, соответствующей степени перегрузки в периоде по месяцам. Для интервалов день и неделя цветовая индикация не предусмотрена.

Трактовка цветовой индикации зависит от примененных при расчете изменений (см. здесь). Если изменение по сменности не применялось, то принимается цветовая индикация загрузки классов РЦ (по умолчанию), при этом фонды времени для режимов работы соответствуют созданным настройкам фондов времени ( см.):

Белый/отсутствие цвета – достаточно односменного режима работы
Желтый – достаточно двусменного режима
Оранжевый – достаточно трехсменного режима
Красный – достаточно непрерывного режима
Черный – плановая загрузка оборудования превышает ФРВ при непрерывном режиме работы.

(Где «достаточно» означает – при заданных объемах производства за месяц план месяца может быть выполнен при названном режиме работы).

Если применено изменение по сменности (см. здесь), то цветовая индикация означает:

Черный – загрузка имеющегося оборудования по результатам расчетов превышает 100% от ФРВ для периода ;
Красный – загрузка имеющегося оборудования по результатам расчетов находится в диапазоне 75% ...100 % ФРВ для периода;
Оранжевый – загрузка имеющегося оборудования по результатам расчетов находится в диапазоне 50% ...75 % ФРВ для периода;
Желтый – загрузка имеющегося оборудования по результатам расчетов находится в диапазоне 25% ...50 % ФРВ для периода;
Без заливки (белый) – загрузка менее 25% от ФРВ для периода.

Значения ФРВ, на основе которых рассчитывается загрузка и цветовая индикация, соответствуют значениям, введенным при настройке, и учитывают примененные изменения по ФРВ и сменности. Для месяцев и РЦ, не указанных в изменении, отображается сменность по умолчанию – 4 (24/7).

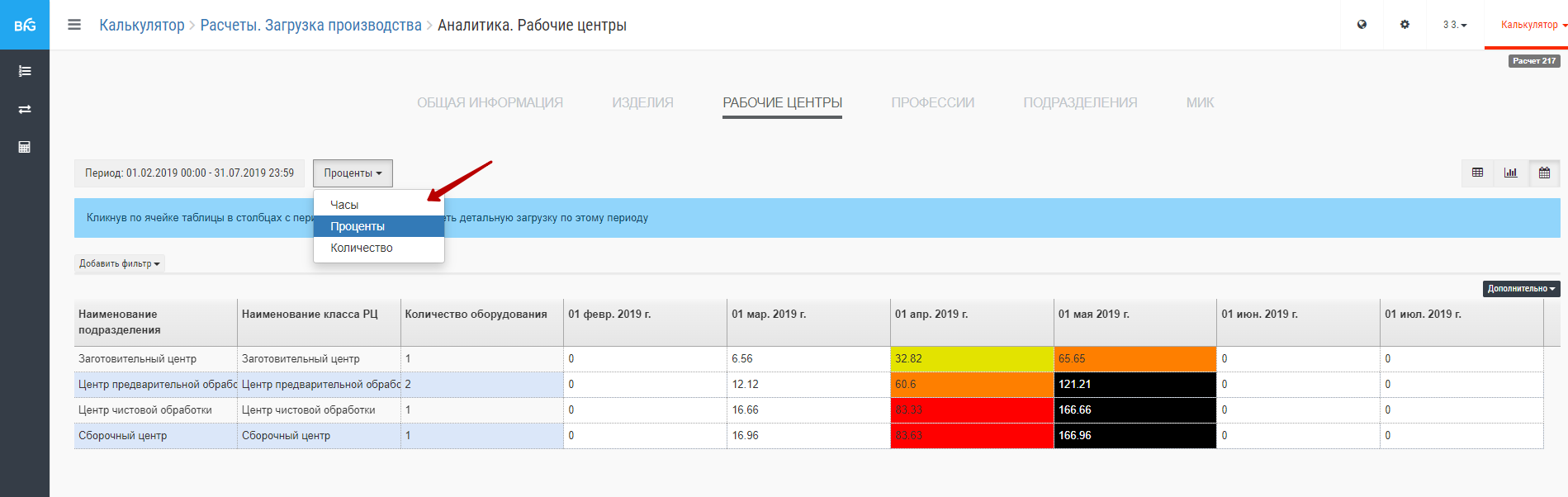

В ячейках таблицы можно выводить часы (сумма времени в периоде), расчетный процент загрузки (отношение потребного времени к календарному фонду времени), или количество оборудования (минимальное целое количество, обеспечивающее работу без перегрузки в периоде - т.е. отсутствие черной заливки). ФРВ, учитываемый при вычислении численных значений и цвета индикации, учитывает все изменения, назначенные для расчета. (Для интервалов день и неделя доступен только вывод значений в часах). Если не установлена опциональная возможность ввода сменности через Изменения по сменности, которая реализуется при запуске расчета, то при выборе отображения "Проценты" или "Количество" есть возможность выбора режима работы, распространяемого на весь период и все РЦ: На двух приведенных выше скринах приведены расчетные загрузки при разных сменностях работы. При расчете загрузки и выборе цвета индикации учитываются и заведенные изменения на ФРВ (см. здесь). Аналогичным образом работает изменение по сменности, которое подключается при запуске расчета.

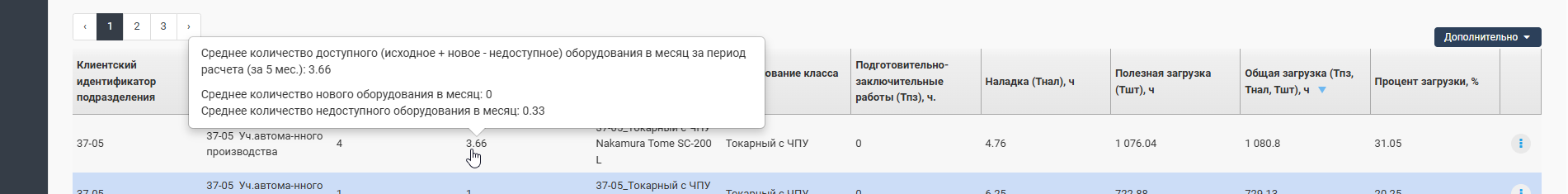

Таким же образом (при установленной функциональности) действуют изменения по количеству оборудования в периоде - они, не меняя необходимого фонда времени, изменяют доступный фонд времени согласно рассчитываему суммарному количеству оборудования в периодах. Соответственно изменяются относительные показатели загрузки и цветовая индикация.

При выборе отображения "Количество" в ячейках приводится расчетное достаточное количество, получаемое округлением вверх до целого:

При этом, наведя курсор на ячейку, опять можно перейти на уровень аналитики глубже:

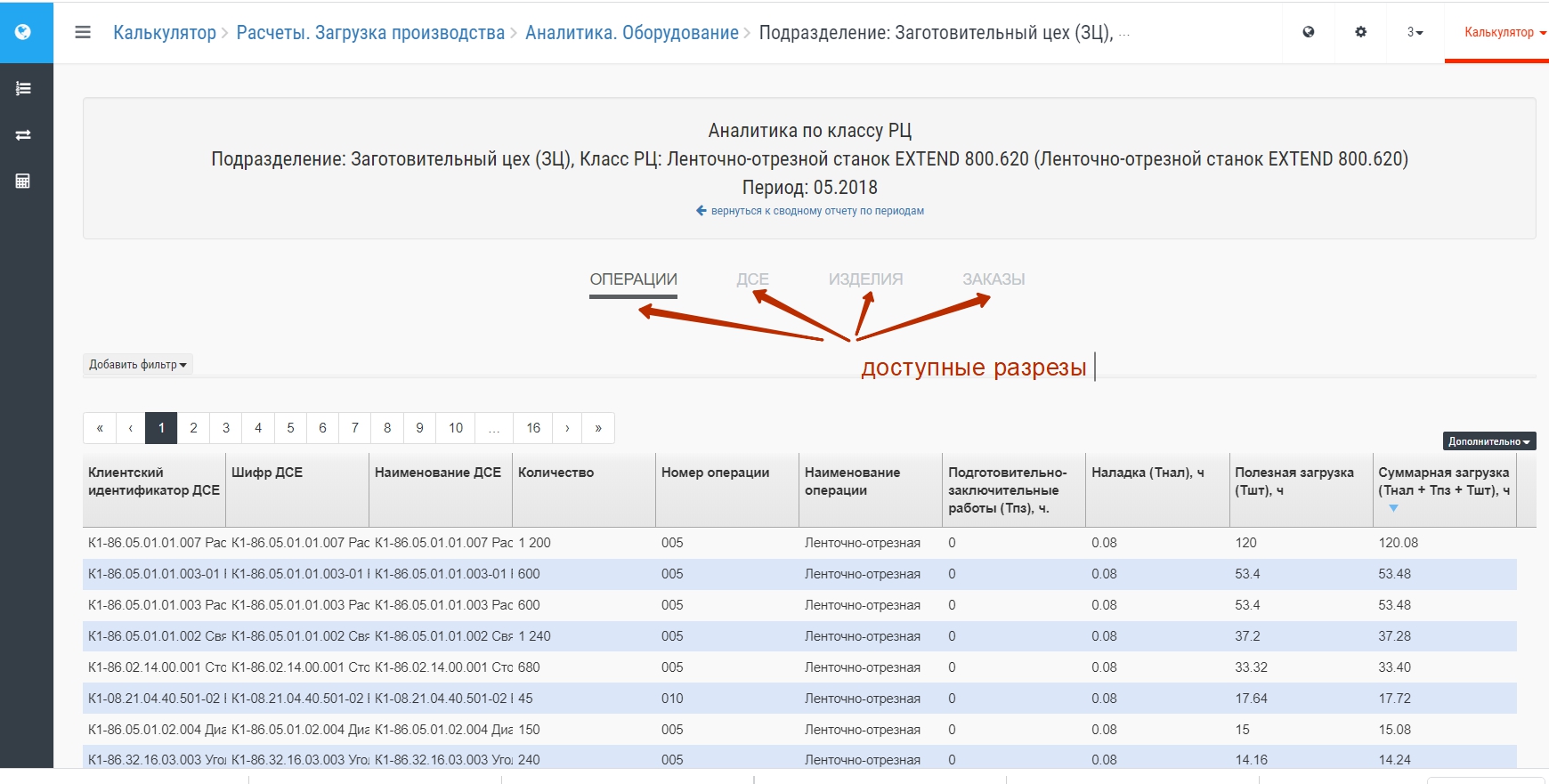

после детализации можно увидеть подробно разные разрезы аналитики для выбранного периода:

в разрезе операций:
в разрезе ДСЕ:
в разрезе изделий плана
в разрезе заказов плана:

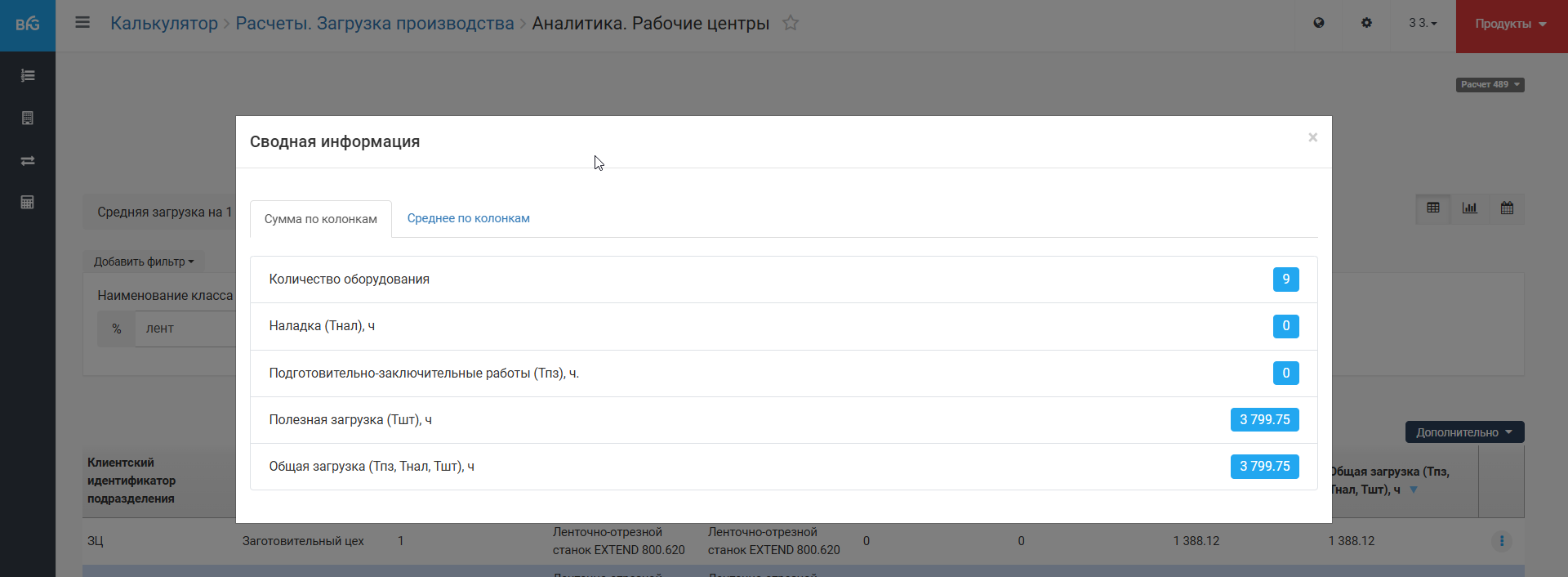

Во всех аналитиках доступна возможность фильтрации: Так же возможен (через меню Дополнительно справа) вывод сводной информации, с учетом наложенных фильтров:

Если при конфигурировании системы установлена возможность ввода для заказов плана дополнительных характеристик (c версии 7.13), то возможен вывод этих полей, с возможностью фильтрации и сортировки. При этом по умолчанию дополнительные поля скрыты, и для их отображения необходимо разрешить их вывод (меню Дополнительно справа)

По аналогичному принципу построены аналитики для вкладок ПРОФЕССИИ и ПОДРАЗДЕЛЕНИЯ, предназначенные для анализа загрузки персонала и в целом подразделений.

Переход на вкладку ИЗДЕЛИЯ сделает доступной аналитику по вкладу конкретных изделий в суммарную трудоемкость плана: Нажатие на строку даст возможность увидеть распределение трудоемкости по подразделениям: Выбор табличного представления даст возможность экспортировать аналитический срез: Переход на вкладку МиК предоставляет аналитику по потреблению заказами материалов и покупных, рассчитываемых исходя из составов производимых изделий и ДСЕ. Аналитика дает возможность фильтрации, сортировки, получения сводной информации (суммы с учетом фильтров):

Также возможно представление в виде таблицы суммарного потребления МиК по периодам. Дата потребности определяется с учетом введенных изменений по циклам (логику см.здесь).:
